[Next.js #24] 3D時計UIを“作品”に変えるタイポグラフィ設計（Three.js×MMD）

はじめに

前回 #23 では、MMD のランダム歩行・ランダム会話・VPDポーズを統合して「動く3D時計」へ進化。

[Next.js #23] Three.js×MMD：ランダム歩行・ランダム会話・VPDポーズで“動く3D時計”へ進化

Next.js×Three.jsで構築した3D時計に、MMD(PMX/VMD/VPD)のランダム歩行・ランダム会話・カメラ追従・ポーズ適用を統合。レスポンシブ床スケール、吹き出しCanvasスプライト、VMD停止制御、talk中のVPD適用など“キャラクターと …

https://humanxai.info/posts/nextjs-23-threejs-mmd-random-walk-talk-vpd/

今回はそこに UI（DOM）レイヤーを追加し、モデル切替 / 描画設定（Shadow・Bloom）切替 / デバッグ（Inspector）を操作できるようにして、時計アプリから MMDモデル表示アプリへ一段進化。

MMDの実装方法は過去に何度か記事にしているのと、今回の実装はUI作成とDOM操作が主体で、それに関しても過去記事でかなりやってきた内容なので、軽く実装内容をふれる程度にします。

動画（Youtube）:

3D時計UIを“作品”に変えるタイポグラフィ設計（Three.js×MMD）#short

Next.js×Three.js×MMDで作っている“動く3D時計”を、UIパネル実装でモデルビューア化。モデル切替（クリック即反映）／Shadow・Bloom切替／Inspectorトグル／モデル別セリフJSON読み込みまで。記事（#24）https://humanxai.info/posts/nextjs-2...

https://youtube.com/shorts/Wwx2Bhec4AE?feature=share

動画（PC）:

今回やったこと

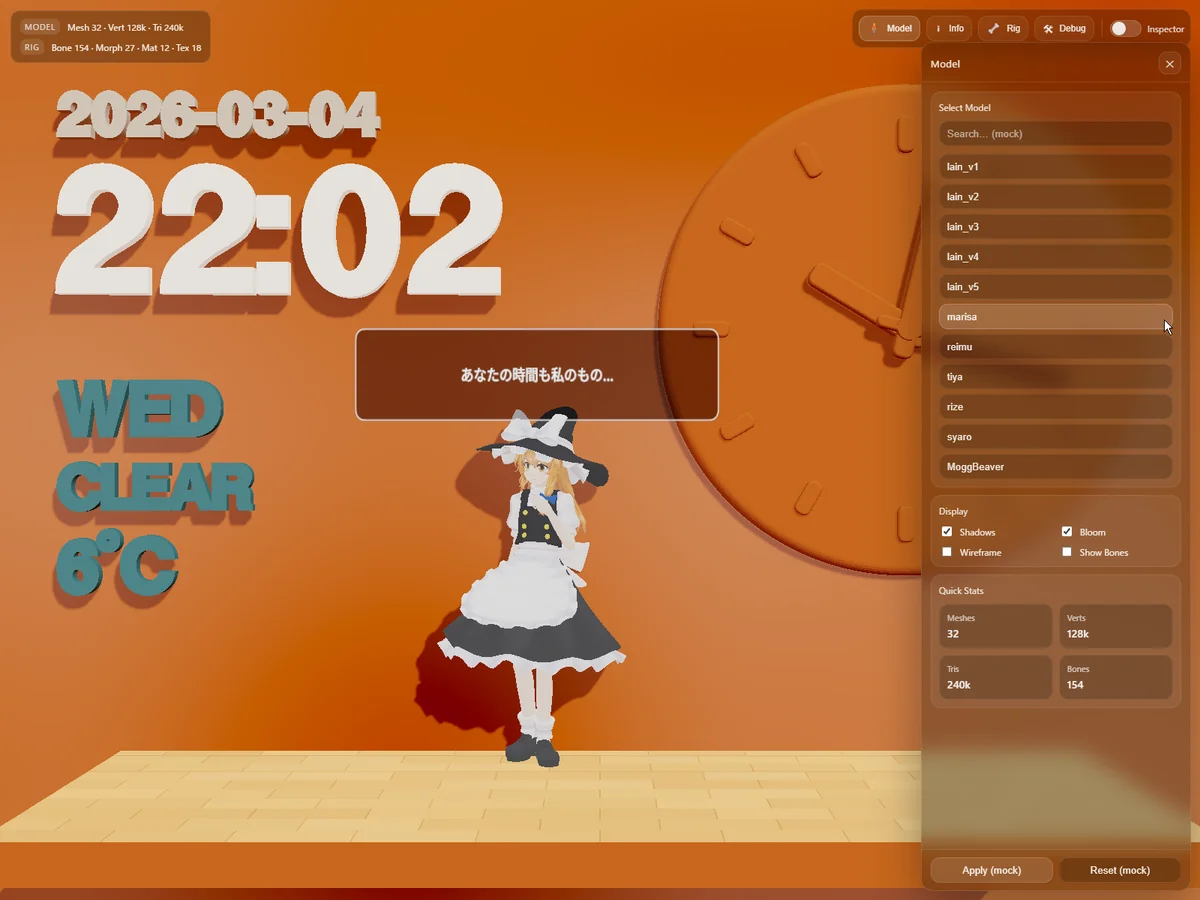

上部ツールバー + 右パネル（
）UIをHTML/CSSで実装
- frosted glass 風の半透明UI（backdrop-filter）
- パネル開閉、外側クリック/ESCで閉じる（DOMイベント）
Inspector（lil-gui）の表示/非表示をUIトグルで制御
- 「デバッグは黒のまま」方針で、位置だけUIと干渉しないよう調整
Shadow / Bloom をUIから切替できるように配線
- Shadowは renderer.shadowMap.enabled だけだと残像が残るケースがあるため、影を落とすライト（keyLight）の castShadow を切る方式にして確実にOFFできるようにした
- Bloomは enabled が効かないケースを避けて、strength退避→0 の方式で確実にOFF
モデルチェンジ（クリックで即時切替）を実装
- public/models/ 配下の lain_v1～lain_v5 等をクリックで即時ロード
- 右パネルのリストから選択 → reloadMMD() で差し替え
キャラ別セリフを JSON で外出し
- モデルフォルダに共通ファイル名（例：dialog.json）を置き、モデル切替と同時に読み込んで talk 内容を差し替え
- models/common/dialog.json などのフォールバックも用意して「無いモデルでも落ちない」運用

UI設計：ドロワーより“右上ボタン＋右パネル”

なぜドロワーを避けたか（この画面固有の理由）

このアプリのUIは「左上：巨大な日時」が強い。左からスライドするドロワーは、視線の起点（日時）と操作領域が衝突しやすく、体験として“主役を削る”方向に働く。

左上の巨大テキストは「情報」ではなく、作品の“看板”
ドロワーは「情報構造の入口」なので、看板と同じ場所を奪い合う
結果、UIが増えるほど“時計アプリ感”が薄れる

右上ボタン列がハマった理由（ゲームUIの文脈）

右上のボタン列は、RTS / タワーディフェンス系の「ユーティリティ帯」に近い。 3Dシーンが主役で、UIは必要な時だけ介入する——この関係性が自然に作れる。

常時表示しても邪魔にならない（画面の空きやすい角）
押す→右に情報が出るが直感的（インベントリ/設定パネルの文法）
「操作UIが作品を支える」形になる（作品UIのヒエラルキーが崩れない）

“右パネル（aside）”にした設計的な利点

右パネルは「主役ではないが強い補助情報」を入れる器。 <aside> を使うのも、構造として自然。

モデル切替、表示切替、統計、デバッグなど “補助機能の集約” ができる
右側は時計オブジェクトと重なるが、UIはCSSレイヤで前面に置けるので実害が少ない
将来的に “Info/Rig/Debug” を増やしても、パネルという器が受け止める

情報設計：4〜6ボタンに抑える（増やしすぎ対策）

ボタン列は便利だが増やすと破綻する。上限を決めて「よく使うものだけ常時」がおすすめ。

Model（モデル切替）
Info（統計/HUD）
Rig（ボーン/モーフ）
Display（影/Bloom/ワイヤ等）
Debug（開発用）
Inspector（lil-guiは“黒い裏側”としてトグル）

※ Inspector を “本番UI” と混ぜないのがコツ。黒は黒の器。

レスポンシブの考え方（スマホにした時どうする）

右上ボタン列＋右パネルは、スマホでも意外と崩れにくい。ただし縦画面では「幅」が厳しいので、以下のどちらかに寄せる。

ボタンはアイコンのみ（ラベルはツールチップ/長押し）
右パネルは「下からのボトムシート」に切り替え（同じ中身を再利用）

“ドロワーを採用しない”というより、画面サイズごとに最適な開き方を変えるのが正解。

結論：このアプリの主役を守るUI配置

この作品は「巨大な時刻」が主役で、キャラと時計は舞台装置。だからUIは主役の周辺を侵食しない場所（右上）に寄せ、必要な時だけ情報を出す。

右上ボタン列 → 右パネル（aside）は、 “時計アプリ”を壊さずに“モデルビューア化”できる、最小の設計だった。

DOM操作

Three.js（やBabylon.js）を触っていると、どうしても思考が「毎フレーム更新」に寄る。 animate() の中で時間を進めて、姿勢を更新して、最後に描画する――この“エンジン思考”は3Dでは正しい。

一方でUI（DOM）の世界は、基本的に「必要な瞬間だけ更新する」。今回のUI実装は、その差がはっきり出た。

エンジン思考 vs DOM思考

エンジン思考（毎フレーム）

状態は毎フレーム変化する（時間、姿勢、物理、アニメ）
更新は delta を使って積み上げる
描画はループの最後に必ず走る（render/composer.render）

DOM思考（イベント駆動）

状態は“操作が起きた時”だけ変化する（ON/OFF、選択、設定）
更新は change/click のタイミングで1回反映すれば十分
ループは不要（むしろ入れるとバグの温床になる）

UI実装は「一本道の配線」で終わる

UI側は次の3ステップだけで成立する。

DOM要素を拾う

const cbShadows = document.querySelector("#displayShadows");

イベントで状態を取る

cbShadows.addEventListener("change", () => {
  const on = cbShadows.checked;
  // …
});

Three.jsのパラメータへ反映する

config.renderer.shadowMap.enabled = on;
config.keyLight.castShadow = on;
config.renderer.shadowMap.needsUpdate = true;

この「DOM → 状態 → 反映」が一直線なので、読みやすいし壊れにくい。フレームループに混ぜないことで、ロジックの責務も明確になる。

“動いた”が増えると、アプリになる

Three.js側の実装はコード量が増えがちだが、UI側は「配線」が増えるだけで価値が上がる。

Inspectorの表示/非表示（トグル）
Shadow/BloomのON/OFF（チェック）
モデル切替（ボタン）

いずれも「イベント駆動で一回反映」するだけで、アプリとしての操作感が一気に立ち上がる。

コツ：初期状態も同じ関数で反映する

UIは「イベント時」だけでなく「起動時」も同じロジックで揃えると、ズレが消える。

applyShadows(on) を作る
起動時に applyShadows(cb.checked) を1回呼ぶ
changeでも同じ applyShadows を呼ぶ

この型にしておくと、チェック項目が増えても破綻しない。

結論：JavaScriptの“本来の顔”に戻る

3Dエンジンは「毎フレーム」、DOMは「必要な時だけ」。今回のShadow/Bloom/Inspectorの配線は、まさにイベント駆動のJavaScriptらしい実装で、UIを“作品の操作面”に変えられた。

Shadow切替：rendererだけでは影が残る問題と対策

ShadowのON/OFFは一見 renderer.shadowMap.enabled だけで済みそうに見える。しかし実際には、これだけだと「影が消えない（残って見える）」ケースが出る。

なぜ renderer.shadowMap.enabled = false だけだと残るのか

shadowMap.enabled は「影用のレンダリングを止める」スイッチに近い。つまり “次フレーム以降にシャドウマップを更新しない” のであって、 “直前に生成された影テクスチャを必ず消す” とは限らない。

結果として、

OFFにしたのに床に影のパターンが残る
うっすら残像のように見える
ポストプロセス（Bloom等）を使っていると特に残りやすい

といった現象が起きる。

対策：影の生成元（ライト）も切る

このアプリの影は主に DirectionalLight（keyLight）が作っている。そこでライト側の castShadow を切ると、影の生成そのものが止まり、体感として確実に消える。

実装：configにkeyLightを保持して、3点セットで切替

ライト生成時に config.keyLight を保存しておく。

// createLight() 内
config.keyLight = key;

UI側では次の3つをセットで切り替える。

renderer.shadowMap.enabled（影システム全体のON/OFF）
keyLight.castShadow（影の生成元を止める）
renderer.shadowMap.needsUpdate（更新を促し残像を潰す）

function applyShadows(on) {
  config.renderer.shadowMap.enabled = on;
  if (config.keyLight) config.keyLight.castShadow = on;

  // 残像対策：影マップ更新を促す
  config.renderer.shadowMap.needsUpdate = true;
}

cbShadows.addEventListener("change", () => {
  applyShadows(cbShadows.checked);
});

補足：受ける側（receiveShadow）まで切る必要は？

多くの場合は生成元（castShadow）を切るだけで十分。もし床や壁に残り続けるように見える場合は、受け側の　receiveShadow もOFFにする手がある。

floor.receiveShadow = false
floorTop.receiveShadow = false

ただし、これは「床の材質表現」も変わるので、最後の手段で良い。

まとめ

shadowMap.enabled は“更新停止”であって“消去保証”ではない。確実に影のON/OFFを体感させるには、影を作るライト（keyLight）も一緒に切るのが正解。

モデル切替：reloadMMD()で差し替え

最初は pmxPath が固定で、起動時に lain_v5.pmx を読むだけだった。今回のUI実装で「モデルビューア化」したかったので、選択したモデルをクリックで即時ロードできるように reloadMMD() を用意した。

方針：フォルダ規約でパスを組み立てる

ブラウザは public/models/ の中身を自動列挙できない（ディレクトリ一覧取得ができない）ので、「モデルキー（lain_v1〜v5）」をUIから渡し、規約に従ってパスを生成する設計にした。

例（規約）：

/models/lain_v1/lain_v1.pmx
/models/lain_v2/lain_v2.pmx
/models/lain_v3/lain_v3.pmx
/models/lain_v4/lain_v4.pmx
/models/lain_v5/lain_v5.pmx

UI側は data-model="lain_v3" のようなキーだけ持てば良い。

UI側：ボタンの選択状態を管理して、reloadMMD() を呼ぶ

選択状態（is-selected）を付け替える
モデルキーから pmxPath を組み立てる
reloadMMD(pmxPath) を呼ぶ

この流れが揃うと、クリック→即切替の気持ちよさが出る。

mmd.js 側：差し替えのための最低限の責務

reloadMMD() は大雑把に言うと次をやる。

既存モデルをシーンから外す
MMDAnimationHelper から外す（可能なら）
geometry/material を dispose してリークを防ぐ
新しいPMXをロードして scene に追加
VMDがあれば再アタッチして walkAction を再生

ここで重要なのは「動くように差し替える」だけでなく、切り替えを繰り返しても重くならない（解放ができている）こと。

“クリックで即切替”がアプリ感を作る

Three.jsやMMDの実装はどうしてもコード量が増えるが、モデル切替が一瞬で通るようになると、体験が「デモ」から「アプリ」に変わる。

キャラを選ぶ → 即反映される
モデルごとの差が体感できる
“ビューア”として成立する

この1機能で、時計アプリは「MMDモデル表示アプリ」へ進化。

セリフのJSON化：モデル別キャラクター性を持たせる

ランダム会話の仕組み自体は #23 で作ったが、セリフがコードにベタ書きだと

キャラごとの差が作りにくい
文章を調整するたびにビルド/コミットが重い
「モデル＝人格」の拡張性が弱い

という問題が出る。そこで今回は、モデルフォルダに dialog.json を置く方式にして、モデル切替と同時にセリフセットを差し替えるようにした。

方針：モデルの隣に人格データを置く

モデルを差し替えるときに、同じキー（モデル名）で dialog.json を探す。

models/lain_v1/dialog.json
models/marisa/dialog.json

もしそのモデルに dialog.json が無ければ、共通の保険に落とす。

models/common/dialog.json

この“フォルダ規約”にしておくと、モデルを追加する時は

PMXを置く
dialog.jsonを置く（任意）

だけでキャラクター性まで追加できる。

dialog.json の例

{
  "messages": [
    "ねむい…",
    "もうこんな時間？",
    "休憩しよう。",
    "コーヒー淹れてきていい？"
  ],
  "minDelay": 8,
  "maxDelay": 20,
  "baseDuration": 3.0,
  "perChar": 0.05
}

messages：セリフ候補
minDelay/maxDelay：次に喋るまでの間隔（秒）
baseDuration/perChar：表示時間（ベース＋文字数補正）

※ 最初は messages だけでも十分。パラメータは後から増やせる。

実装：モデル切替後にfetchして差し替え

モデル切替が成功した後に fetch でJSONを読み、talkMessages を差し替える。

モデル固有 → common → それでも無ければ既定のまま

という順で探すと、どのモデルでも落ちない。

これが効くポイント：キャラが“追加可能な資産”になる

コードに人格が埋まっている状態だと、キャラを増やすほどソースが汚れる。 JSON化すると、人格はモデルと同じレイヤのアセットになり、

文章調整が軽い（コードを触らない）
キャラごとに口調が作れる
将来的に時間帯/イベント/季節で分岐も作れる

と、作品としての伸びしろが増える。

まとめ

dialog.json は「モデル＝見た目」だけで終わらせず、「モデル＝キャラクター」にするための最小の仕組み。

モデル切替が一瞬でできるようになった今、セリフのJSON化は“ビューア”から“マスコットアプリ”へ戻るための強い武器になった。

次にやりたいこと（候補）

Quick Statsを実データで更新
- Mesh/Vert/Tri/Mat/Tex/Bone/Morph をロードしたモデルから集計してHUD表示
Show Bones / Wireframe の実装
- Show Bones（SkeletonHelper）は特にモデルビューア感が上がる
- Wireframeは素材/シェーダによっては制約があるので“対応モデルだけ”でも良い
最後に選んだモデルを保存して次回復元（localStorage）
