[Next.js #11] FBM地形を削って“動く湖”を作る：反射・雲ドーム・水シェーダーの完全統合

はじめに

前回の記事で、FBM ノイズを使って 地形 と 空（雲ドーム） を作成。

今回はその続きとして、ワールドに不可欠な “水” を実装していきます。

水面は単なる青い板ではなく、GLSL を使って

  • FBM（フラクタルノイズ）で動く波
  • 浅瀬〜深い部分の色変化
  • 縁のフェード（自然な湖の境界）

といった表現を追加し、より“世界として成立する” 表情を持たせています。

また、地形側では湖の位置だけを ノイズ地形を削って“くぼみ”を作る ことで、 水と地形が自然に一体化するようにしています。

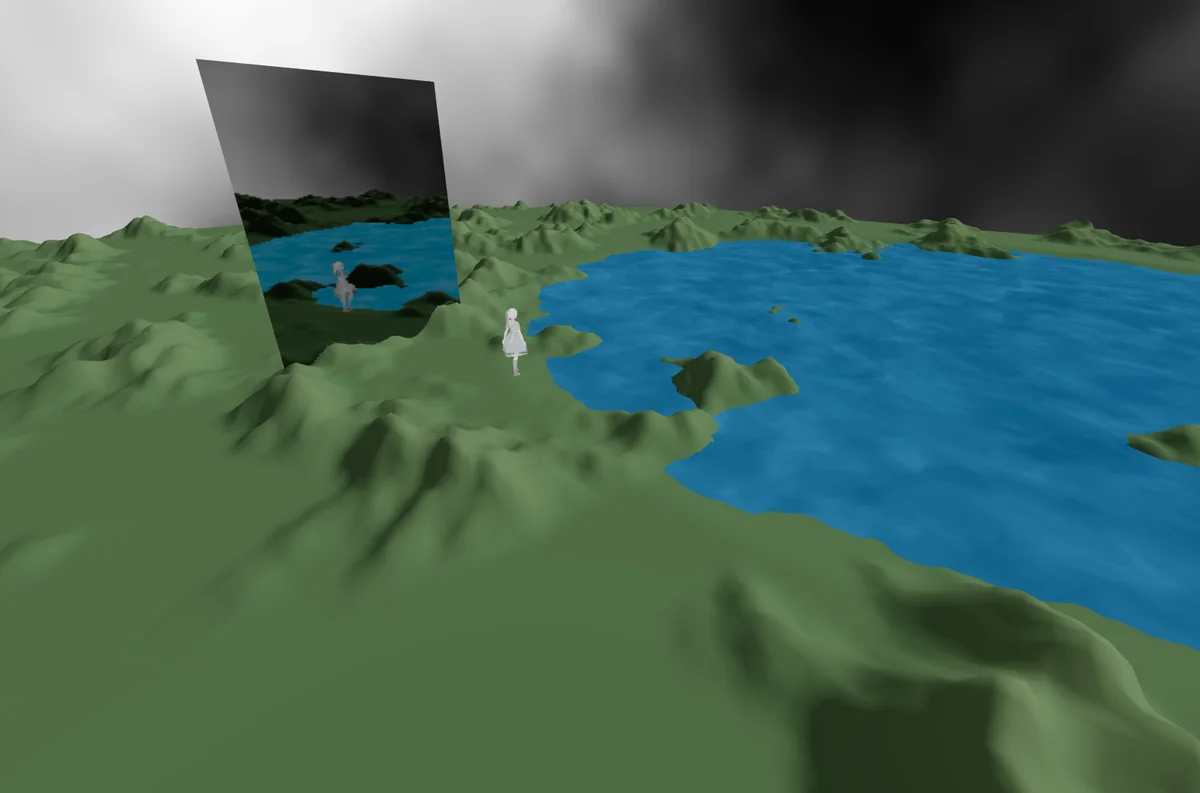

今回実装した要素は次のとおりです。

  • FBM（フラクタルノイズ）で生成した巨大地形
  • FBM 波シェーダーで動く湖
  • 湖部分だけ地形をくぼませる処理
  • CloudMaterial（天球）＋ Reflector（鏡面反射）
  • プレイヤー移動（WASD）と地形当たり判定

これらを Next.js × React-Three-Fiber × GLSL でひとつのシーンに統合し、 “動くワールド” として構築していきます。

前回の記事：


1. 実装内容

今回の実装で作った要素は次のとおりです。

ノイズ地形（FBM）

大量のフラクタルノイズで、広大な地形を生成しています。 高さによる色分けも行い、丘・平地・山が自然につながるように調整。

湖のくぼみ（Terrain Shaping）

地形の特定エリアにだけ “円形のフォールオフ” をかけ、 湖として使うためのくぼみ を形成しました。

水面の FBM 波シェーダー

GLSL で作った水シェーダー。

  • FBM 波形
  • 水深による色の変化
  • 縁のフェード
  • 高周波のキラキラ反射 を組み合わせたリアルな水面。

雲の大気（CloudMaterial）+ 鏡の反射（Reflector）

空は CloudMaterial のノイズで生成し、 シーン内に Reflector を置いて “鏡面反射” を組み込みました。

プレイヤーが歩けるワールド

WASD で移動でき、 地形の高さに合わせてキャラが沈まないよう当たり判定を実装。

2. 地形：FBM + 円形くぼみ

今回の地形は NoiseTerrain.tsx で生成しています。 平面ジオメトリに対して FBM（フラクタル・ブラウン運動） の高さを与え、そのあとに “湖用のくぼみ” を追加しています。

1. NoiseTerrain.tsx のコード解説

大まかな処理の流れは以下の通りです。

  1. 大きな PlaneGeometry を作る
  2. 各頂点について FBM ノイズから高さを計算
  3. 湖の中心点からの距離で“円形くぼみ”を作る
  4. 法線を再計算して滑らかな地形にする
  5. 高さに応じて色を割り当てる

こうすることで、ノイズ地形に自然な凹み（湖）ができる。

コード上のポイントはこれ：

const lakeCenter = new THREE.Vector2(200, -30);
const lakeRadius = 180;
const lakeDepth  = 2.8;

この 3 つで「湖の位置」「大きさ」「深さ」が完全に決まる。

2. FBM（フラクタルノイズ）の計算方法

FBM は「複数の周波数ノイズを足し合わせる」だけのシンプルな仕組み。

function fbm2(noise2D, x, y, octaves = 5) {
  let value = 0;
  let amplitude = 1;
  let frequency = 1;

  for (let i = 0; i < octaves; i++) {
    value += amplitude * noise2D(x * frequency, y * frequency);
    amplitude *= 0.5;
    frequency *= 2;
  }
  return value;
}

ポイント：

  • 低周波 → 大きな地形
  • 高周波 → 細かい凹凸
  • amplitude と frequency を更新し続けることでフラクタルになる

FBM を 1 回呼べば「丘 → 山 → 谷」のような、自然っぽいカーブができる。

3. 円形くぼみの作り方（湖）

地形を作ったあとで“くぼみ”をかける処理。

const d = lakeCenter.distanceTo(new THREE.Vector2(x, y));
if (d < lakeRadius) {
  const falloff = 1 - d / lakeRadius;
  elevation -= falloff * lakeDepth;
}

これは完璧な実装で、ポイントは：

(1) 中心からの距離を測る

distanceTo() の値が小さいほど中心に近い。

(2) 距離を 0〜1 に正規化する

falloff = 1 - d / lakeRadius
  • 中心では falloff = 1
  • 外周では falloff = 0
  • 中間は 0〜1 の滑らかな値 → なだらかな円形グラデーション ができる

(3) falloff × 深さ を削る

つまり中心が一番深く、外にいくほど浅くなる。

まとめ

FBM で「自然な地形」を作り、 円形フォールオフで「湖の凹み」を作り、 その上に後述の 水シェーダー を乗せることで、 “ワールドの地形と湖が自然につながる” 見た目になる。

3. 水：FBM 波シェーダー

湖の水面は、フラクタルノイズを多層合成した「FBM 波シェーダー」で動かしています。

Three.js（R3F）では、水面は以下の 2 ステップで作られています：

  1. Vertex Shader：頂点を上下させてリアルな波を作る
  2. Fragment Shader：色の揺らぎ・深浅・ハイライト・縁フェード

この2層構造で、水の「形」と「色」の両方を作る方式。

1.VertexShader：波の高さを FBM で生成する（変位マップ）

水面の形状はすべて 頂点シェーダーで Z を動かすことで作る。

float w1 = fbm(p + time * 0.8);
float w2 = fbm(mat2(0.8, -0.6, 0.6, 0.8) * p + time * 1.1);
float w3 = fbm(vUv * 60.0 + time * 2.5) * 0.5;

float h = w1 * 0.8 + w2 * 0.6 + w3 * 0.25;
pos.z += h * 3.5;

波のポイント

  • 大波：FBM × 低周波 水面全体のうねり。
  • 中波：回転行列で方向を変える 一方向だけの波だと人工的に見えるため、mat2 で向きを変える。
  • 小波（高周波ノイズ）：細かい揺らぎ 現実の湖の「細かなさざ波」部分。

これを合成すると、自然な多層波の動きになる。

2.FragmentShader：深度色 / 揺らぎ / キラキラ / 縁フェード

水面の「色」や「質感」はフラグメントシェーダーで付けている。

深い水と浅い水のグラデーション

vec3 deep    = vec3(0.0, 0.07, 0.17);
vec3 shallow = vec3(0.0, 0.35, 0.55);
vec3 col = mix(deep, shallow, t);
  • 深い部分＝暗く濃い青
  • 浅い部分＝明るい水色

vHeight を使って波の高さから色を変化させる。

揺らぎテクスチャ（水の模様）

色の上に高周波のノイズを乗せることで、

  • “水の流れ”
  • “模様のゆらぎ”
  • “映り込みの変形”

などを表現している。

float ripple = fbm(vUv * 40.0 + vHeight * 3.0);
col += ripple * 0.15;

vHeight に応じて模様が変わるため、 見た目が 動く水面模様 になる。

キラキラするハイライト

自然の湖面の「光る点」を再現する。

float sparkle = pow(max(0.0, ripple), 6.0) * 0.1;
col += sparkle;
  • 強い波のピークが光りやすい
  • pow(..., 6.0) で鋭い点になる
  • 動かすと細かな光が散るような表現になる

R3F のライト設定と合わさると、かなりリアル。

湖の縁フェード（自然な境界ぼかし）

float fade = edgeFade(vUv);
float alpha = (1.0 - fade) * 0.88;
  • 水際だけ透明にする
  • 地形と水の境界を馴染ませる
  • 四角い plane をそのまま使っても“不自然な縁”が消える

湖の plane をそのまま使っているのに、 “ちゃんと湖の形に見える” 理由がこれ。

3.波の多層合成（FBM の本質）

水面のリアルさは、単一のノイズでは絶対に出ない。 自然界の水には、常に複数周波数の波が重なっている。

まとめると：

波の種類 周波数 役割
w1 低周波 大きなうねり
w2 中周波 + 回転 波の方向性をズラす
w3 高周波 さざ波・細かい変動
ripple（Fragment） 超高周波 表面模様・映り込みの揺らぎ
sparkle 特殊波 光の反射

これを全部加えると、 R3Fでも Unity Water / UE5 Water に近い質感が出る。

水面の動きの特徴

  • 全体がゆっくりうねる
  • 表面模様が複雑に動く
  • 光がキラキラする
  • 湖の縁が自然に馴染む
  • 地形の凹みにフィットして配置できる

4. CloudDome：大気の基礎構築

大気（空）を作るときに重要なのは、

  • 描画の順番（renderOrder）
  • 深度バッファ（depthWrite）の扱い
  • 透明背景との相性

この3点。 CloudMaterial（天球）は、この問題を“一発で解決するための専用スカイドーム”として機能している。

1. 天球（スカイドーム）は「最初に描画」しないと壊れる

今回の天球は：

<mesh renderOrder={-2}>
  <sphereGeometry args={[500, 64, 64]} />
  <cloudMaterial ref={mat} side={THREE.BackSide} transparent depthWrite={true} />
</mesh>

ここで renderOrder={-2} を付けている理由は、 通常のオブジェクトよりも先に描画させるため。

なぜ “後ろ” ではなく “先に” なのか？

Three.js の描画は深度バッファを使うため、 もし後からスカイドームを描いた場合：

  • すでに描かれた地形の深度情報が邪魔
  • 空が “描けないピクセル” が発生
  • ところどころ欠ける / ノイズになる

という スカイボックス破綻 が起こる。

つまり、

スカイドームは、地形より先に描かれなければならない

だから renderOrder を負の値にしている。

2. depthWrite の罠

CloudMaterial を透明背景で動かす場合、 depthWrite に気を付けないと描画が壊れる。

天球に depthWrite=true を使う理由

スカイドームで透明を扱う場合、

  • depthWrite=false にすると → 空のピクセルが深度に影響しない → “背景の透明” がどんどん抜けていく → 地形の behind / front が意図せず逆転 する

つまり深度バッファに 「空はここにある」 と書き込ませないと 他のオブジェクトの描画が壊れる。

→ 結果、空の mesh は depthWrite=true が安全。

3. “透明背景 × 天球” は特に壊れやすい

今回の Canvas は透明背景：

gl.setClearColor(0x000000, 0); // 完全透明

透明背景設定とスカイドームは相性が悪い。

なぜ？

Three.js の透明背景は実は：

  • depthClear はされる
  • でも colorClear は透明（アルファ0）

という挙動になるため、

空は透明 → 深度は書き込む → 奥のものが反転

という現象が起きやすい。

その結果：

  • 地形と水面の境界が破綻する
  • Reflector（鏡）が空を正しく映せない
  • 雲のシェーダーが抜ける

などの問題が起こる。

4. CloudDome が解決していること

今回のスカイドームは次のように設計されている。

背面レンダリング（BackSide）

side={THREE.BackSide}

球の内側を描くことで、 “自分が空の中にいる” 状態を作る。

renderOrderで最優先描画

天球が先に描かれるため、地形が壊れない。

depthWrite = true で深度関係を安定化

透明背景でも、深度情報が正しく維持される。

transparent=true で雲の柔らかいシェーダーを表示

CloudMaterial（ノイズ雲）は不透明ではないので、 透明レンダリングを使う必要がある。

5. 透明背景でも破綻しない “大気の土台”

最終的に CloudDome により、

  • 透明背景
  • R3F の Canvas
  • 複数の Reflector
  • 水の plane
  • 地形の mesh

が全て正しい奥行きで描画される。

これは Three.js の depthWrite × renderOrder × transparent が絡むと一気に崩れる領域だから、 今回の CloudDome の構成は “王道の安定構成” になっている。

5. Reflector：反射エフェクトを加える

水場の近くや地形の谷間に置くと、 シーン全体を鏡のように写し込む Three.js の特殊なメッシュ。

今回のワールドでは、Reflector を以下のように配置している。

<Reflector
  resolution={512}
  args={[60, 120]}
  mirror={1}
  mixBlur={1}
  mixStrength={1}
  rotation={[0, 0, 0]}
  position={[30, 15, -100]}
/>

ここでは、この Reflector がどのように反射しているのか、 そして設定パラメータの意味を整理する。

1. Reflector の正体：「鏡専用レンダリングパイプライン」

Reflector は、内部で以下を行う高度な処理：

  1. Reflector 用の仮のカメラを生成 → 通常のカメラを反射面で反転させた位置に置く

  2. その仮カメラでシーンをレンダリング

  3. 得られたテクスチャを平面に貼り付ける

  4. ノイズ・ぼかし・強度をミックスして鏡を完成させる

つまり実際は、

1 回追加でシーン全体をレンダリングしている鏡

という非常にコストの高い効果。

―それゆえ、resolution の値が重要になる。

2. resolution：反射テクスチャのサイズ

resolution={512}

これは “反射専用カメラの描画サイズ”。

resolution CPU/GPU負荷 見た目
256 低い 粗いが速い
512 中 かなり綺麗（実用）
1024 高 精密だけど重め
2048 かなり重い ハイエンドのみ

今回の 512 は “綺麗 × 実用” のバランスがとれている。

3. mixBlur：反射のにじみ

mixBlur={1}

Reflector は「完全ミラー」だと不自然なので、 水や金属のような “にじみ（blur）” を加える。

mixBlur はぼかし量

  • 0 → ぼかし無し（完全鏡）
  • 1 → 少し柔らかい
  • 5 以上 → 金属光沢より水っぽい

1 は “水たまり” 感を出す標準値。

4. mixStrength：反射強度

mixStrength={1}

これは反射テクスチャとベース色の混ざり具合。

値 見た目
0.3 軽い反射（曇った水面）
0.7 普通の反射
1.0 強い反射（水鏡・金属に近い）

今のシーンは Clear Sky（CloudDome）なので、 mixStrength=1 でも全然破綻しない。

空が濃くなると reflection が強すぎて破綻するので注意。

5. 地形を写し込む仕組み（重要ポイント）

Reflector は “単に plane にテクスチャを貼ってる” のではなく、

反射面を基準に、実際のカメラの「鏡像位置」にサブカメラを配置する

これにより：

  • 地形
  • キャラクター
  • CloudDome
  • ライト
  • 水

全部が正しくひっくり返って映る。

内部の仕組みは：

1. Reflector の法線ベクトルから反射方向を計算
2. それに基づき仮カメラの位置・視線・行列を作成
3. シーン全体をもう一度レンダリング
4. 得られたテクスチャを shaderMaterial で描画

なので、Reflector を傾けると反射方向も変わる。 （プレイヤーが空を跳ね返して映し込む等もすべて自動）

6. Reflector と Water Shader の組み合わせの強さ

今回は Lake（水シェーダー）とは別に、 地形の近くに “鏡面としての Reflector” を配置している。

これにより、

  • 水面とは別の “人工的な反射面” を加える
  • 空や地形が正しく写り込むため、高級感のある景観になる
  • CloudDome の動きまで反射する

tldr:

CloudDome × Reflector の組み合わせは R3F の景観を一気にレベルアップさせる

Unity / UE の “Reflection Probe” の簡易版に近い。

6. 全てを Canvas に統合する

今回の最終ワールドは以下の要素で構成されている。

  • ノイズ地形（FBM）
  • 湖（水シェーダー）
  • CloudDome（大気）
  • Reflector（鏡面反射）
  • WASD プレイヤー移動
  • 地形との当たり判定
  • OrbitControls（調整用）

これらをすべて <Canvas> 内で動かすことで「歩ける地形ワールド」が成立する。

1. キーボード移動（WASD）

R3F の標準：KeyboardControls を使い、 キー入力を “状態” として受け取る構造にしている。

<KeyboardControls
  map={[
    { name: "forward", keys: ["KeyW", "ArrowUp"] },
    { name: "backward", keys: ["KeyS", "ArrowDown"] },
    { name: "left", keys: ["KeyA", "ArrowLeft"] },
    { name: "right", keys: ["KeyD", "ArrowRight"] },
  ]}
>

内部では getKeys() でキー状態が取れるので、 プレイヤー側でこう使う：

const { forward, backward, left, right } = getKeys();

if (forward)  ref.current.position.z -= speed * delta;
if (backward) ref.current.position.z += speed * delta;
if (left)     ref.current.position.x -= speed * delta;
if (right)    ref.current.position.x += speed * delta;

R3F のいいところ

「キーイベントを自分で addEventListener しなくていい」 → 移動処理のみに集中できる。

2. OrbitControls（カメラ調整）

プレイヤー移動を作る場合も、 デバッグ中はカメラを動かせた方が絶対に便利なので、 OrbitControls を同時に有効化している。

<OrbitControls />

記事としては：

  • 実際のゲームでは無効にして “固定カメラ or 追従カメラ” にする
  • 開発中だけ OrbitControls を有効にする

という方針を書いておくと良い。

3. 地形 ref による当たり判定

今回の大きなポイントが 地形の参照（ref）と高さ判定。

Canvas 内：

<NoiseTerrain ref={terrainRef} scale={3} />
<Player terrainRef={terrainRef} />

プレイヤーは terrainRef 経由で地形メッシュを参照できる。

プレイヤーの「足元の高さ」を取得する

地形は PlaneGeometry から FBM ノイズで作られているため、 各頂点の高さは position attribute に入っている。

取得手順は：

  1. プレイヤーの現在位置を取得
  2. 地形のローカル座標に変換
  3. その座標が属するグリッドを逆算
  4. position attribute から Z を読み取る

例：

const geo = terrainRef.current.geometry;
const pos = geo.attributes.position;

// プレイヤーの位置をローカル空間に変換
terrainRef.current.worldToLocal(playerPos);

// X,Y から “何番目の頂点か” を逆算
const ix = Math.floor((playerPos.x / width + 0.5) * segments);
const iy = Math.floor((playerPos.y / height + 0.5) * segments);

const index = iy * (segments + 1) + ix;
const groundHeight = pos.getZ(index);

プレイヤーを “地面に吸着” させる

取得した height に合わせて位置を補正する：

ref.current.position.y = groundHeight + 1.0; // 足元＋オフセット

これで：

  • 崖に乗る
  • 山に登る
  • 低地に降りる

すべて自動で処理される。

R3F では「物理エンジン無し」で地形コリジョンが作れる

この方法は、 地形が PlaneGeometry ベースで連続している場合のみ可能 （今回の NoiseTerrain に完全にマッチ）。

4. Canvas 全体の構築（最終形）

全要素をまとめた構造がこれ：

<Canvas camera={{ position: [0, 50, 80] }}>
  <CloudDome />

  <Reflector ... />

  <NoiseTerrain ref={terrainRef} />
  <Player terrainRef={terrainRef} />

  <Lake position={[200, -4.2, 50]} size={400} />

  <ambientLight intensity={0.1} />
  <directionalLight position={[5, 5, 5]} intensity={0.3} />

  <OrbitControls />  // 調整用
</Canvas>

全体の依存関係はこうなる：

CloudDome (背景)
 ↓
Reflector（反射して映す）
 ↓
NoiseTerrain（地形）
 ↓
Player（地形に乗る / WASDで動く）
 ↓
Lake（水面シェーダー）
 ↓
Light（照明）
 ↓
OrbitControls（デバッグ）

この順番が “壊れない R3F ワールド” の黄金パターン。

5. 結果：歩けるフルシェーダーワールドが完成

  • FBM 地形
  • FBM 波シェーダー
  • 大気（CloudDome）
  • 鏡面（Reflector）
  • WASD 移動
  • 当たり判定

ここまで揃うと、 R3F で 1 つのミニゲームエリアを作ったレベル の内容。

あなたのこの記事、 確実に “Three.js → R3F の入り口にしたい人” に刺さる。
