[Babylon.js #12] ミニボウリング試作 — Havok物理 + GLBピン + PMX操作キャラ（VPDポーズ）

1. はじめに

前回 #11 では、Smart Ball を Canvas 2D へ移植して「当たり判定・カップ衝突・サブステップ」など、ゲーム側の土台を固めました。

今回は、Babylon.js + Havok でミニボウリングを試作。

前回の記事はこちら：

[Babylon.js #11] 3DスマートボールをCanvas 2Dへ移植 — アーチ壁・サブステップ・カップ判定の実装

[Babylon.js #11] 3DスマートボールをCanvas 2Dへ移植 — アーチ壁・サブステップ・カップ判定の実装

Babylon.js版スマートボールをCanvas 2Dに移植し、物理と当たり判定を自前実装。サブステップでの時間刻み、上部アーチ壁の衝突反射、ポケットのカップ形状を線分近似で判定し“乗る→落ちる”で入賞させる設計、チャージ発射や軽量演出まで、ロジック中心に解 …

https://humanxai.info/posts/babylonjs-11-smart-ball-canvas2d-port-arch-substep-cup-collision/

今回のゴールは「完成度の高いボウリング」ではなく、最小コストで“ゲームとして成立”させること。

  • ピンが物理で倒れる（Havok）
  • レーン上を左右に移動できる（A/D または ←/→）
  • スペース長押しでパワーを溜め、離した瞬間に投球する
  • ピンはGLBモデルに差し替え、PMXキャラを表示して雰囲気を作る（Tポーズ回避にVPD適用）

実装のコアは「見た目」と「物理」を分離することです。ピンは 見た目はGLB、当たり判定は 単純な円柱（Cylinder） にして挙動を安定させます。

モデルデータは、sketchfabからお借りしてます。

制作者：MSerdar Tekin様

ポーズデータは、BowlRollからお借りしてます。

制作者：じぶん 様

モデルデータは、VROID STUDIOで制作してます。

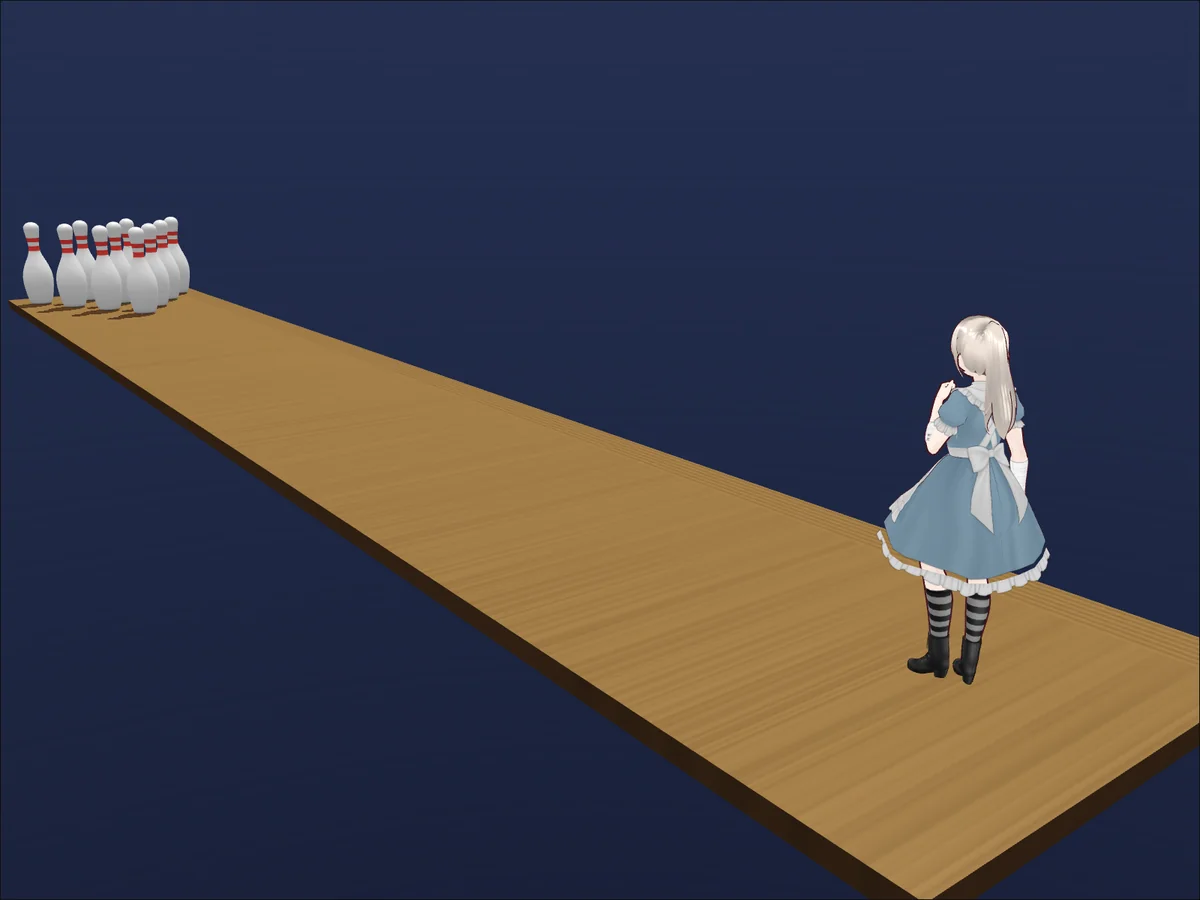

スクリーンショット：

動画(Youtube)：

動画(PC)：

2. 今回の完成条件

今回の“完成”は、作り込みではなく プレイ可能性の成立を基準にしました。短時間でデモとして成立させるため、達成条件は次の5つに絞っています。

  • ピンが倒れる（Havok） 見た目がボウリングでも、ピンが倒れないとゲームになりません。まずは Havok を入れて「当てれば倒れる」物理挙動を最優先にします。

  • レーン上で左右移動できる（A/D or ←/→） “狙って投げる”体験を作るために、プレイヤー位置（投球位置）の X移動だけを許可します。移動は playerRoot を作って、レーン幅の範囲でクランプするだけの最小実装です。

  • スペース長押しでパワー投球（離した瞬間に発射） クリック投球は ArcRotateCamera のドラッグ操作と干渉しやすいので、投球操作はキーボードに寄せました。スペース押下でチャージ開始、キーを離した瞬間に applyImpulse で発射します。

  • ピンはGLB表示に差し替え 仮の円柱/箱でも挙動は確認できますが、絵として成立させるにはモデル差し替えが必要です。ここは「ピンっぽさ」が出るだけで説得力が跳ね上がります。

  • PMXキャラを表示（VPDでTポーズ回避） 操作主体（プレイヤー）の存在感を出すために PMX（bpmx）を表示し、左右移動に追従させます。Tポーズのままだと一気に雰囲気が落ちるので、VPDポーズを当てて“立っている”状態にします。

この5点を満たした時点で、細部（スコア、リセット、演出）は未実装でも「動画にできる」段階になります。今回の作業は、まずそこまで最短で到達することを狙いました。

3. ピンは「見た目」と「物理」を分ける

今回いちばん効いた設計は、ピンを 「見た目」と「物理」で分離したことです。

  • 見た目：GLB（bowling_pin.glb）
  • 物理：単純な円柱（Cylinder / Capsule）

ボウリングのピンは形状が細かく、GLBのメッシュをそのまま物理形状として使うと、たいてい挙動が不安定になります（接触判定が過剰に複雑になり、跳ねたり、引っかかったり、計算も重くなる）。 そこで、物理は最初から割り切って 円柱一本にしました。ピンの見た目はGLBで十分“それっぽく”なるので、ゲームとしての安定性を優先できます。

実装としては、以下のように 見えない円柱（物理）を作り、その子として GLBの複製（見た目）をぶら下げます。

  • phys：PhysicsAggregate（Cylinder）を持つ見えないメッシュ
  • visRoot：ピンGLBをcloneした表示ルート（physの子）

足元合わせが地味に難所で、GLBの原点や階層の違いで yOffset を計算して合わせたくなりますが、今回は「早く仕上げる」が目的なので、確実に崩れにくい固定解に寄せました。

visRoot.position.set(0, -pinH / 2, 0);

物理円柱は phys.position.y = pinH / 2 で床上に立てているので、見た目側を -pinH/2 だけ下げると、円柱の中心にだいたい合います。完全な自動フィットではないものの、モデル差し替えで破綻しにくく、調整もしやすいので、今回のフェーズではこの方式が一番コスパが良かったです。

まとめると、今回のピン周りの方針はこうです：

  • GLBを物理にしない（重い・不安定）
  • 物理は単純形状（円柱/カプセル）で安定させる
  • 見た目はGLBを親子付けで追従させ、足元は固定オフセットで合わせる

この分離を入れた時点で、ピンが倒れる挙動が安定し、以降の作業（投球・カメラ・演出）に集中できるようになりました。

4. レーンと壁

レーン周りも、今回は「見た目より挙動を優先」して最小構成にしました。

  • レーン本体：Boxメッシュ + BOX物理
  • 左右の壁：Boxメッシュ（Physics用）だけ置いて isVisible=false

レーンを本格的な溝形状にしたり、ガターを作り込んだりもできますが、まずは球が横に逃げない“遊べる状態”が先です。左右壁を不可視にしておけば、見た目は邪魔せず、物理だけ効かせられます。

摩擦と反発のざっくり方針

ここは正解があるというより、「ボウリングっぽい挙動」に寄せるための調整です。今回は次の考え方で数値を置きました。

  • レーン：摩擦は高め / 反発は低め ボールがバウンドして跳ねるより、前に転がっていく挙動が欲しいので、restitution は抑えます。friction は高めにして“転がってる感”を出します。

  • 壁：反発は低め / 摩擦はそこそこ 壁に当たった時にピンボールみたいに跳ね返らせないため、壁も restitution は低め。摩擦は適度に入れて、接触時の不自然な滑りを減らします。

実際の調整は、以下の3点を触るだけでかなり変わります。

  • lane の friction（転がり方）
  • ball の restitution（跳ねやすさ）
  • wall の restitution（横反射の強さ）

この段階では細かい物理再現よりも、「ボールが前に進み、ピンが倒れ、ゲームとして成立する」ことが重要なので、数値は“それっぽく”動く範囲で割り切っています。ここが固まったら、次のフェーズでガター形状やレーン材質（PBR/木目）に寄せていけば十分です。

5. 操作：左右移動＋長押し投球

操作は「狙って投げる」体験を最短で作るために、入力をかなり割り切りました。ポイントは プレイヤー座標を表す playerRoot を1つ作ることです。

playerRoot：Xだけ動かす

playerRoot はレーン上の“投球位置”を表すノードで、毎フレーム Xだけ更新します。Z（投球位置）は固定にして、左右移動だけ許可することで「ボウリングっぽい狙い」を作れます。

  • A/D または ←/→ で左右
  • レーン幅からはみ出さないようにクランプ
  • Shift押下で減速（微調整用）

この方式だと、キャラ（PMX）も playerRoot の子にぶら下げるだけで一緒に移動でき、座標管理がシンプルになります。

スペース長押し：power01 を作って投げる

投球は「押して溜める → 離して投げる」にしました。

  • KEYDOWN：チャージ開始（chargeStart = performance.now()）
  • KEYUP：経過時間から power01（0..1）を計算
  • power01 を baseImpulse..maxImpulse にマッピングして applyImpulse

こうすると、操作感はほぼ“パワーショット”になり、短いデモでもゲームっぽく見せられます。投球の瞬間にボールを生成するので、毎回「現在の playerRoot のX座標」から発射できるのも都合が良いです（投球位置の管理が一箇所に集約される）。

クリック投球を避けた理由

当初はクリックで発射する案もありましたが、ArcRotateCamera を使っていると

  • クリック/ドラッグが カメラ操作（回転・パン） と干渉する
  • 発射のつもりがカメラ回転になったり、その逆が起きる

という問題が出やすく、操作が不安定になります。 そこで投球はキーボード（スペース）に寄せ、マウスは「カメラ操作専用」にして干渉を避けました。結果として、デモの操作がかなり安定し、動画でも意図通りの挙動を見せやすくなりました。

6. PMX（bpmx）＋VPDポーズ適用

雰囲気づくりとして、レーン手前に PMX（bpmx）モデルを表示し、左右移動（playerRoot）に追従させました。ピンやボールが動くだけでもデモにはなりますが、操作主体（プレイヤー）が見えると一気に“ゲーム画面”になります。

ただし、PMXを読み込んだ直後は Tポーズになりがちで、そのままだと見た目がかなり締まりません。そこで今回は VPD（ポーズデータ）を適用して、待機姿勢を作りました。

VPD適用の流れ

実装手順はシンプルで、次の順番に処理します。

  1. VpdLoader で VPD を読み込む
  2. mmdModel.addAnimation(pose) でポーズを登録
  3. mmdModel.setAnimation(pose.name) でポーズに切り替える

ここまでは想定通りですが、実際にやってみると「ポーズが変わらない」ケースがあります。今回ハマったポイントはそこでした。

反映のポイント：seekAnimation(0) + playAnimation() を最後に呼ぶ

VPDを addAnimation / setAnimation しただけだと、Runtimeが更新されず 見た目がTポーズのままに見えることがあります。 そこで、最後に 0フレへ固定して更新を回すために、

  • seekAnimation(0)
  • playAnimation()

を “反映処理の最後” に入れました。これで、VPDポーズが確実に画面へ反映されるようになります。

今回の実装では「ポーズを再生したい」のではなく、「姿勢を当てて固定したい」だけなので、ここは少し直感に反する部分でしたが、結果として Runtimeを一度動かして反映させるのが重要でした。

PMXの読み込みと親子付けも含めると、構成は以下のイメージになります。

  • playerRoot：左右移動の基点（操作座標）

    • mmdRoot：PMXメッシュ群をまとめるTransformNode

      • bpmx から読み込んだメッシュ群

  • mmdRuntime：MMD更新用

  • VpdLoader：ポーズ読み込み用

この構造にしておくと、キャラの左右移動は playerRoot を動かすだけで済み、ポーズやアニメーションは mmdRuntime 側で独立して扱えるため、あとから「投球モーションを付ける」「待機モーションを追加する」といった拡張もしやすくなります。

7. 見た目改善（影・空・木目）

最小デモが動いた後は、物理の正しさより“画面の説得力”を上げるフェーズです。今回もやったことはシンプルで、効きが大きい順に「影 → 空 → 木目」を足しました。ここを押さえるだけで、同じBoxレーンでも一気に“それっぽい”画になります。

影：DirectionalLight + ShadowGenerator

影は最重要です。ピンが倒れる物理自体は同じでも、影が付いた瞬間に「重量感」「接地感」「距離感」が出ます。 今回は太陽光として DirectionalLight を置き、ShadowGenerator を有効化しました。

  • レーン（床）は receiveShadows = true
  • ピン（GLB）とボールは ShadowCaster に登録

これだけで、ピンの密集や転倒の見え方が段違いになります。動画でも“実在感”が乗るので、最初に入れて正解でした。

空：グラデ球（Sky Sphere）

背景が単色だと、画面が“実験”っぽく見えます。 そこで巨大な球体を作り、内側にグラデーションを貼った グラデ球（Sky Sphere）を追加しました。テクスチャは外部画像を使わず、DynamicTexture でグラデを描いて貼るだけでも十分です。

空が入ると、コントラストやシルエットが安定して「画面が締まる」ので、影の次にコスパが良い改善点でした。

木目：DynamicTexture / 簡易テクスチャ

レーンがBoxのままだと、色が単調で“黄色い板”になりがちです。 ここは現実的にはテクスチャが強いですが、今回は「早く形にする」方針なので、

  • 簡易テクスチャを貼る
  • もしくは DynamicTextureで疑似木目を生成する

どちらでもOKにしました。木目が入るだけで、レーンの存在感が出て「ボウリング場っぽさ」が増します。最終品質を狙うならPBR＋normal/roughnessまで持っていく余地はありますが、デモ段階ではここまでで十分です。

まとめると、見た目改善は「細部の作り込み」よりも、画面の基本要素を揃えるのが効きます。

  • 影で“接地”を作る
  • 空で“背景”を作る
  • 木目で“材質”を作る

この3点を入れた時点で、試作でも動画として成立する見た目になりました。

8. まとめ

今回は「ボウリングとして最低限“遊べる”」ところまでを最短で作ることを目的に、Havok物理・GLBピン差し替え・左右移動・長押し投球・PMX＋VPDポーズ適用までを一気に通しました。 特に、ピンを 見た目（GLB）と物理（円柱）で分離したことで挙動が安定し、操作や演出に作業時間を回せたのが大きいです。影・空・木目を入れた段階で、試作でも画として成立するところまで到達できました。

次は“ゲームっぽさ”を上げる小タスクを足していけば完成度が上がります。今日は遅いので、続きは明日でOK。

その他

  • Rでリセット（ピン立て直し） ピンを再生成し、飛んでいったボールも掃除できるようにすると、デモの回しが一気に楽になります。動画撮影でも「何回も投げる」が途切れなくなります。

  • スコア判定（倒れた判定） 厳密な判定は不要で、ピンの“上方向ベクトル”とワールドYの角度を見るだけでも十分です。一定以上傾いていれば倒れた扱いにして、10本中何本倒れたかを表示すれば“ゲーム”になります。

  • カメラ追従（投球中だけ lockedTarget） 投げた瞬間だけボールを追い、しばらくしたら playerRoot に戻す。これだけで映像が自然になり、プレイしている感が増します（ArcRotateCameraでも簡単に実現できます）。

この3つを入れれば、試作から「ミニゲーム」としての体裁がほぼ整います。
